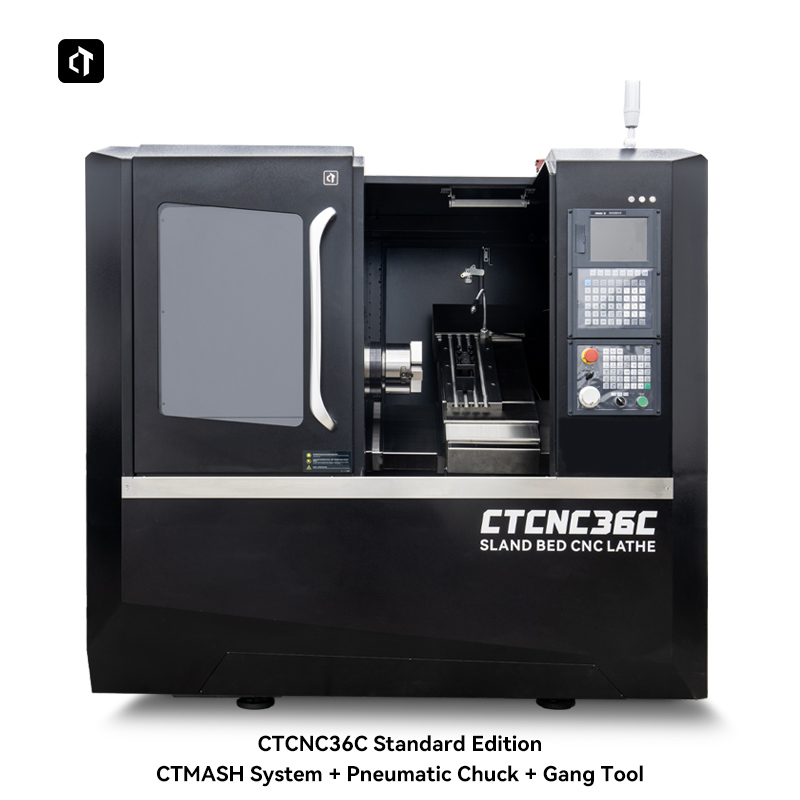

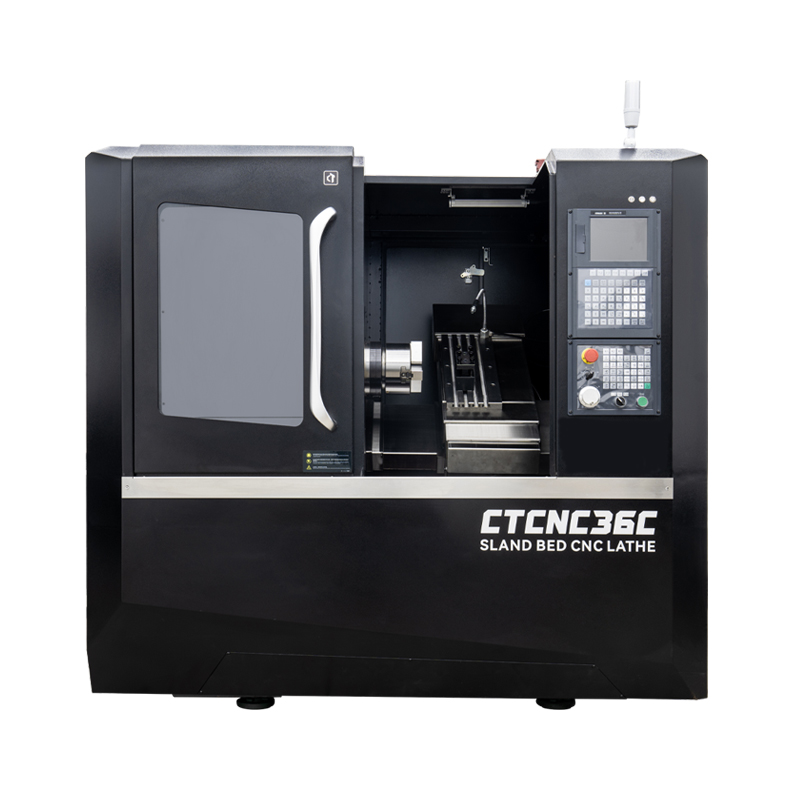

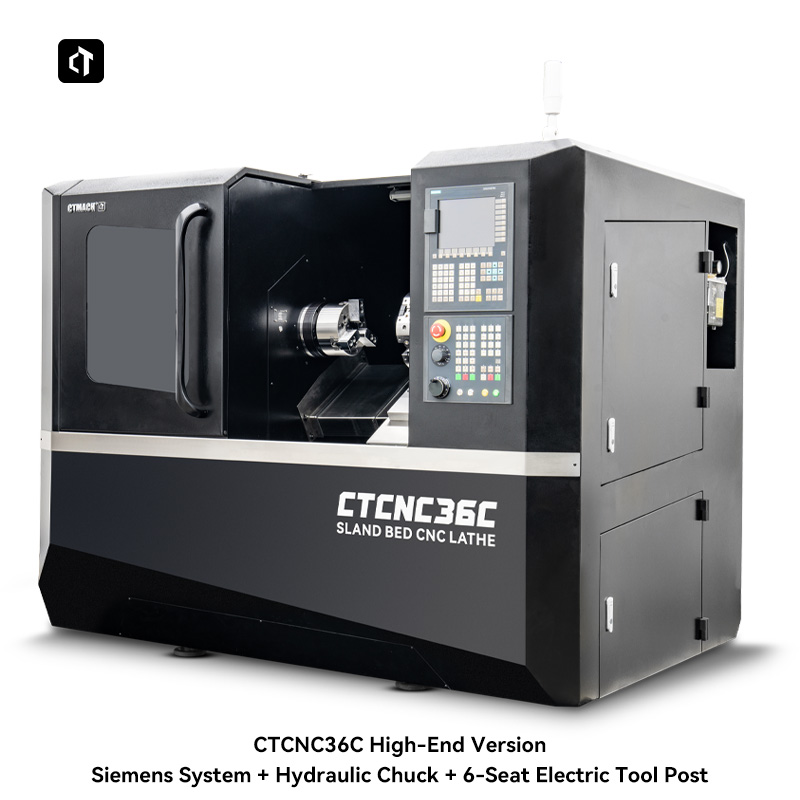

CTMACH CTCNC36C 14" Slant Bed CNC Lathe

CTMACH CTCNC36C 14" Slant Bed CNC Lathe

The precision achieved with CNC machining makes mass production a reality.

The CTCNC36C is driven by a powerful 5.5kW motor capable of spinning the A2-5 precision spindle at speeds from 100–3000 RPM.

The X/Z axes are equipped with high-precision linear guides, achieving X/Z repeatability of 0.01mm, flatness of 0.03/300mm, and surface roughness of 0.8-1.6. It operates at extremely high speeds, easily handling complex tolerances.

Modelo :
CTCNC36C
Balancear sobre la cama :
350mm
Girar sobre tobogán transversal :
130mm
Motor :
5.5KW

CONSULTA AHORA

CATEGORÍAS DE PRODUCTO

como podemos ayudarte

Puede contactarnos de cualquier forma que le resulte conveniente. Estamos disponibles 24 horas al día, 7 días a la semana por correo electrónico o teléfono.

CONTÁCTENOS

nuevos productos

DESCRIPCIÓN
ESPECIFICACIONES

Compact, high-rigidity slant bed turning center.

The slant bed features a triangular load-bearing structure, providing strong load-bearing capacity and preventing deformation during machining of large workpieces and heavy cutting, ensuring stability even under heavy-duty cutting.

High-performance CNC system with feed servo drive and servo motors ensures high precision and strong overload resistance.

High-precision linear guides on the X/Z axes ensure accurate positioning, extremely high speed operation, and effortless handling of complex tolerances.

The traditional slant bed design utilizes gravity-fed natural chip removal, eliminating chip entanglement and making it suitable for high-intensity automated continuous production.

The high-rigidity spindle unit provides ample torque at low speeds and smooth rotation at high speeds, making roughing and finishing operations effortless.

It features a complete automatic lubrication and cutting fluid circulation system.

Three-color status indicator lights provide clear visibility of the operating status.

CTCNC36C Machine Specifications
Machine Tool Model	CTCNC36C
Machine Dimensions	180013001850
Controller	According to Customer
Servo Motor	According to Controller
Machine Weight	1550KG
Machine Type (Integrated)
Bed Structure	Inclined Bed with Roller Linear Guides
Machine bed	X-axis	Slide 700
	Z-axis	300* 1000
Protection form	Stainless steel full protection

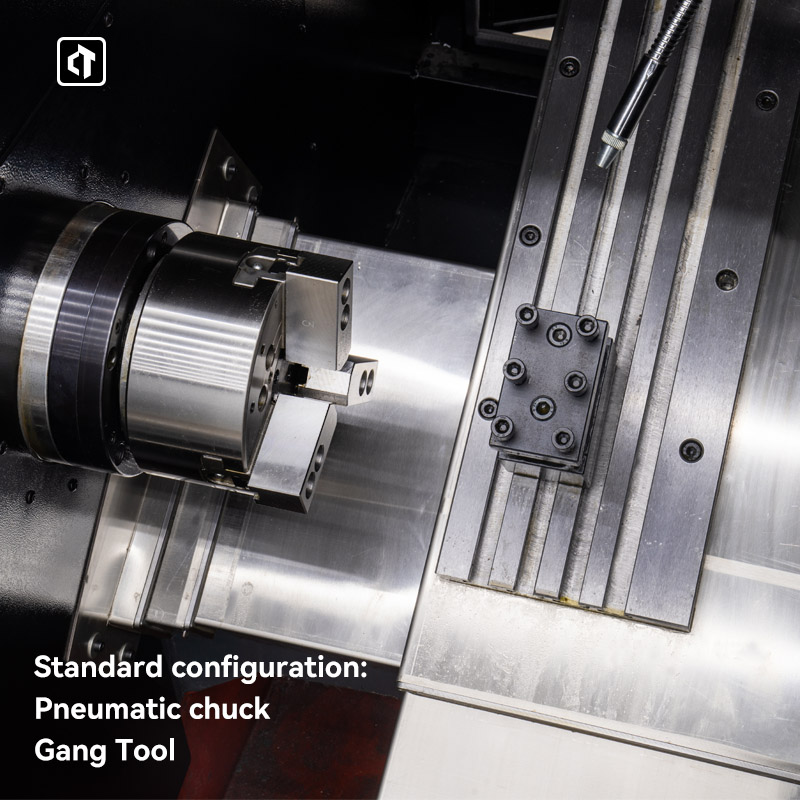

Clamping form	Hydraulic clamping
Working Light	LED lighting
Three-color light	LED three-color light
Working scope
Max. swing diameter	350mm
Max. swing diameter of the carriage	130mm
Max. length from spindle end to support plate	380mm
Tool center height	65mm
Feeding part
X-axis maximum travel	700mm
Z axis maximum travel	350mm
X-axis maximum moving speed	15000mm/min
Z axis maximum moving speed	15000mm/min
Spindle part
Spindle applicable chuck specifications	Diameter 52
Spindle flange interface	A2-5 unit spindle
Spindle head runout	0.005mm
	7215
Spindle bearing specifications	7213
	P5
Spindle bearing brand	Ningfan
Spindle inner opening dimensions	22°
Spindle through hole diameter	42mm
Max. spindle speed	100-3000r/min
Spindle motor power	5.5KW (ordinary motor)
Spindle adapter chuck
Screw part
Screw style	Ball Screw
Screw brand	HUIRUI
X-axis lead screw specifications	2508
Z-axis lead screw specifications	3210
Tool holder part
Tool holder form	Tool rack/electric tool rack (Optional)
Applicable handle	20mm Square
Accuracy
X-axis or repeat positioning accuracy	0.01mm
Z axis or repeat positioning accuracy	0.01mm
Diameter consistency	0.03/300mm
Flatness	0.03/300mm
Roughness	0.8-1.6
