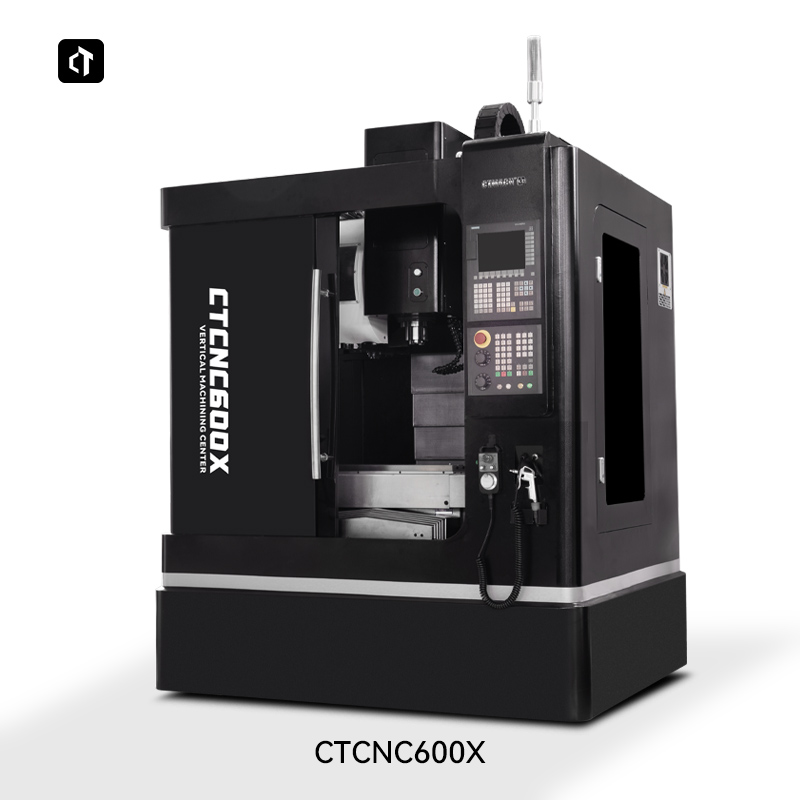

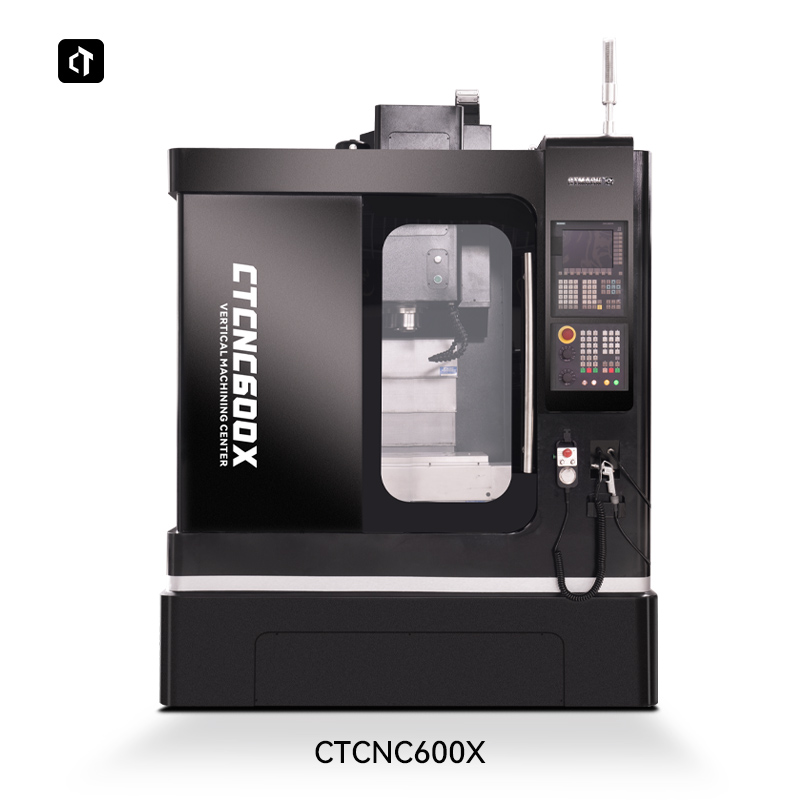

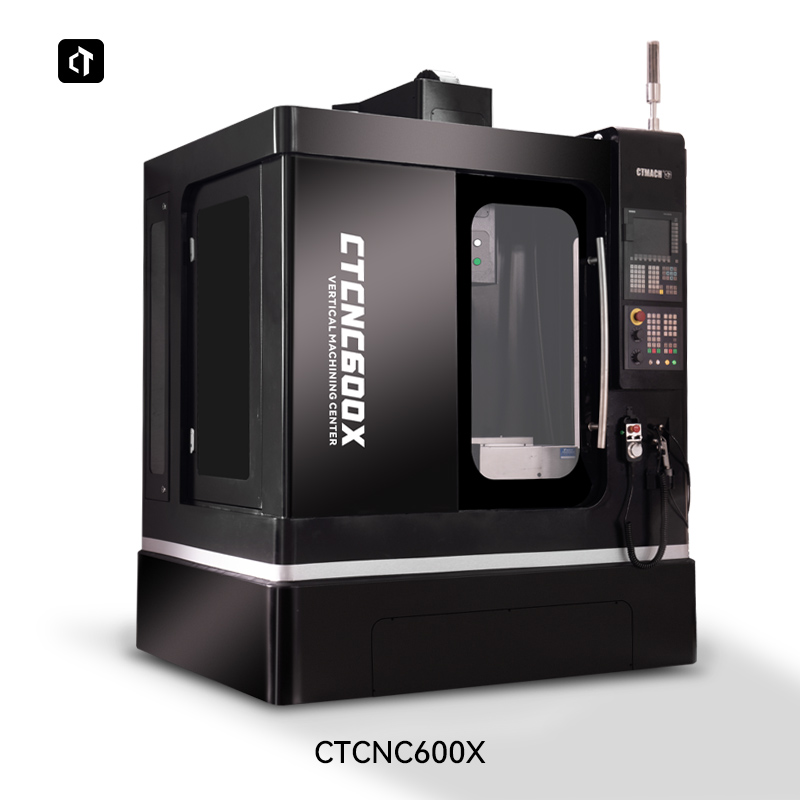

El centro de mecanizado compacto CTCNC600X puede completar el ciclo de trabajo automático de taladrado, fresado, mandrinado, escariado y rectificado. Ofrece alta precisión de posicionamiento y repetibilidad, así como una buena fiabilidad. Es adecuado para la producción de piezas individuales, lotes pequeños o en serie en industrias como la fabricación de moldes y piezas en serie.
Modelo :
CTCNC600XMotor :
3.7KwCarrera máxima de X :
500mmCarrera máxima de Y :
290mmCarrera máxima de Z :
420mmEje de velocidad :
0-8000 r/minTamaño de la mesa :
600*330mmCon una estructura tipo bancada, material de hierro fundido de alta resistencia y nervaduras dispuestas de forma racional, posee una rigidez excelente.
La máquina herramienta, equipada con un sistema CNC de Siemens, está fabricada con precisión y ofrece una gran estabilidad, una excelente retención de la precisión, un control a nivel micrométrico, compensación inteligente y un funcionamiento estable.
Alta precisión de posicionamiento, con una repetibilidad de ±0,005 mm;

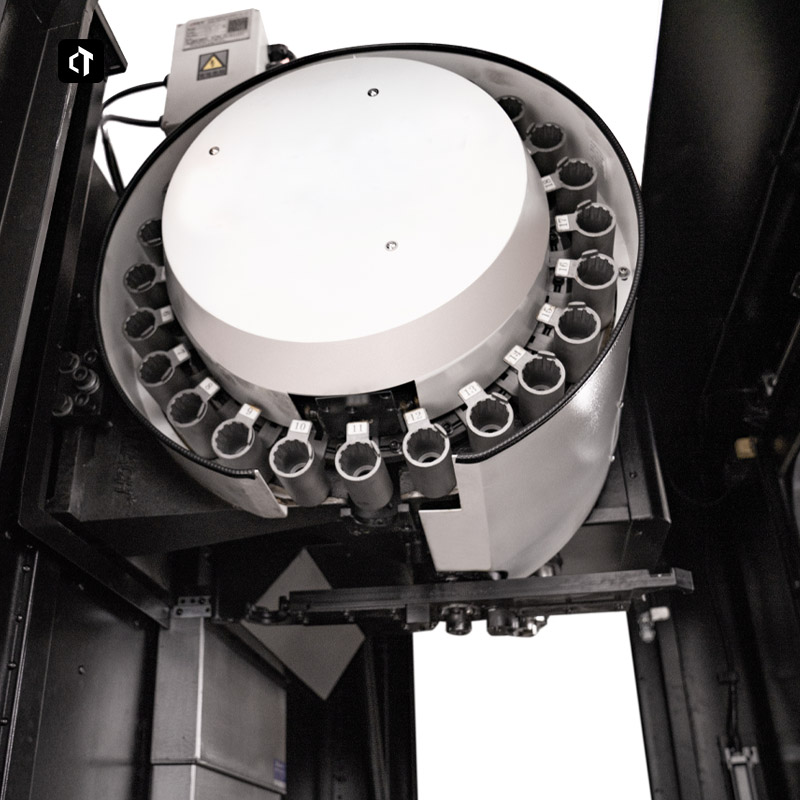

Cargador de herramientas robótico de 24 dientes + husillo de cambio rápido BT30: El brazo robótico ofrece una velocidad de cambio de herramientas rápida y una baja tasa de fallos, que, combinada con el husillo de alta velocidad BT30, maximiza tanto el cambio de herramientas como la eficiencia de corte, lo que permite un mecanizado suave e ininterrumpido de piezas pequeñas de aluminio, cobre y acero.
El sistema de transmisión de alta rigidez utiliza cojinetes de contacto angular NSK específicos para el husillo, lo que garantiza una baja generación de calor, una alta rigidez y una larga vida útil durante el funcionamiento a alta velocidad, proporcionando una garantía fundamental para el mecanizado de alta precisión.
| Modelo | CTCNC600X |

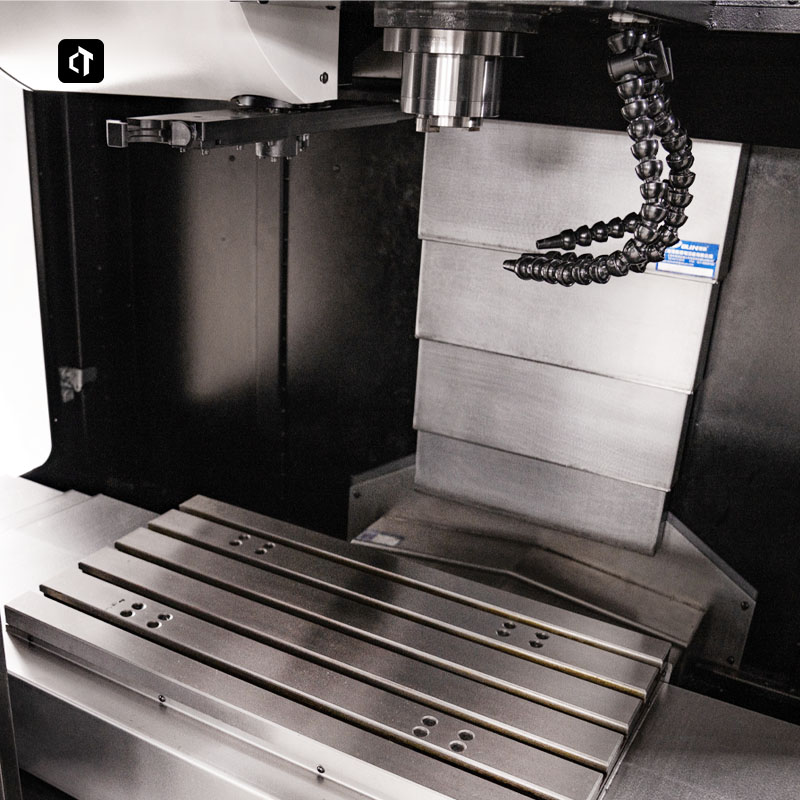

| Mesa de trabajo (L*A) | 600*330 mm |
| Especificaciones de la ranura en T | 14 mm*5*60 mm |
| Recorrido de los ejes X/Y/Z | 500*290*420 mm |
| Distancia desde la cara frontal del husillo hasta la mesa de trabajo | 130-580 mm |
| Distancia desde el centro del husillo hasta la superficie de la columna | 423 mm |
| Cono del husillo | BT30-90 |
| Especificaciones del cargador de herramientas | 24T |
| Velocidad del husillo de la revista de herramientas | 0~8000 r/min |
| Precisión de posicionamiento | 0,005 mm |
| Repetibilidad | 0,005 mm |
| Velocidad máxima de desplazamiento de tres ejes | 10000 mm/min |
| Servomotor de husillo | 3,7 kW |
| Servomotor de tres ejes | 3,5 N·m + 3,5 N·m + 8 N·m |
| Potencia de la bomba de agua | 120 W |
| Dimensiones externas | 1722*1456*2100 mm |
| Dimensiones del embalaje | 1850*1800*2310 mm |
| Peso neto | 2200 kg |
| Peso bruto | 2350 kg |
Ctmach Machinery Co., Ltd. se compromete a proporcionar productos especialmente diseñados, soporte técnico y servicio al cliente al menor costo. Nuestro enfoque es proporcionar herramientas y recursos para ayudar a los clientes a lograr sus objetivos creativos y ayudarlos a transformar conceptos en productos reales.Ya sea que se dedique a I+D, educación, producción a corto plazo o simplemente sea un emprendedor creativo, las pequeñas máquinas herramienta de Bite pueden permitirle satisfacer sus necesidades de manera más fácil, rápida y económica.Especializados en pequeños centros de personalización de máquinas herramienta domésticas, tornos domésticos, taladradoras y fresadoras domésticas, pequeños tornos, taladradores y fresadores multifuncionales.
