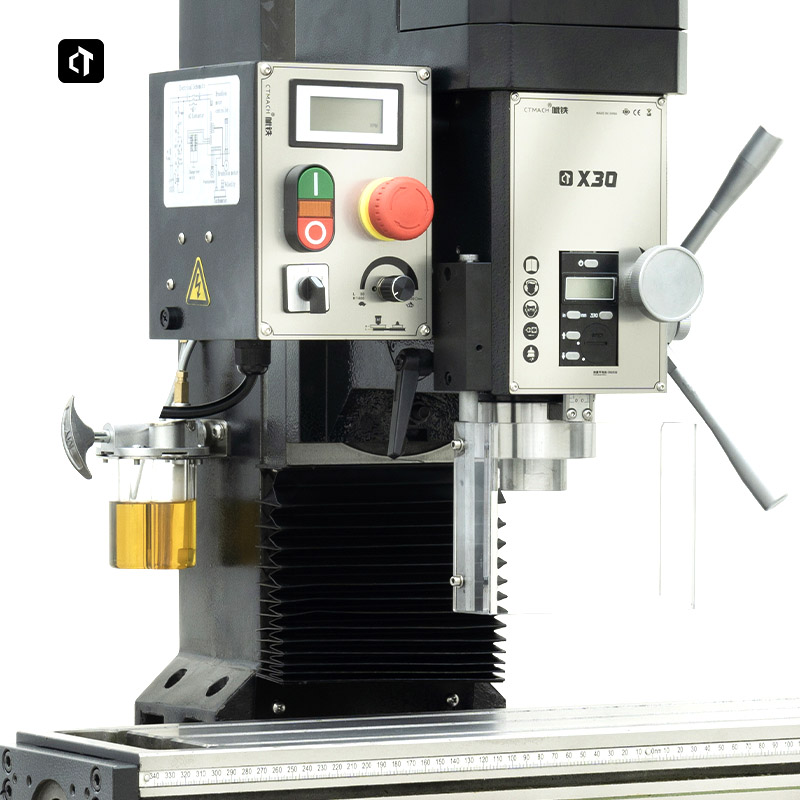

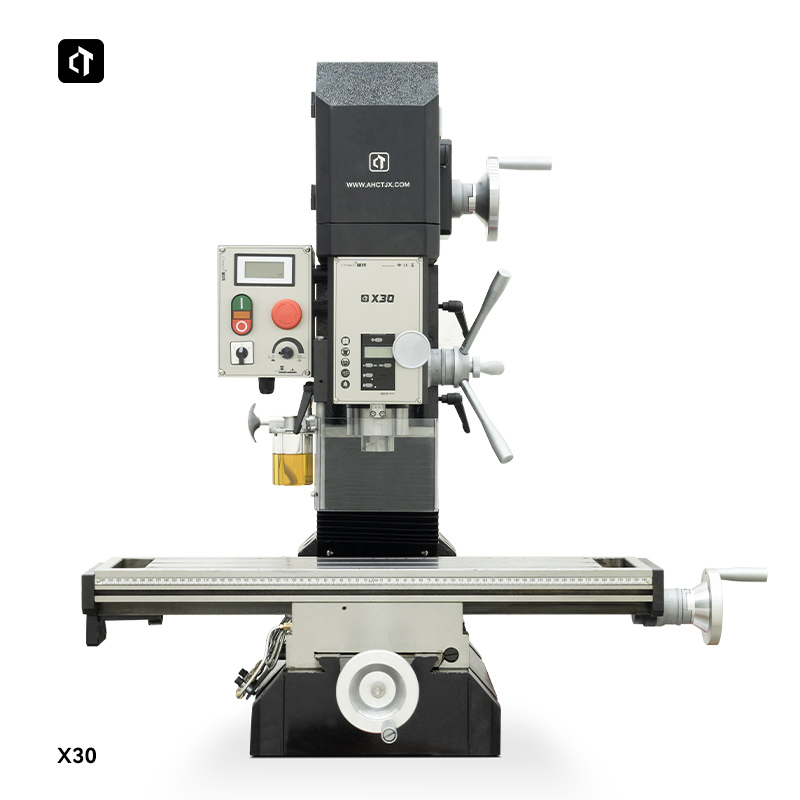

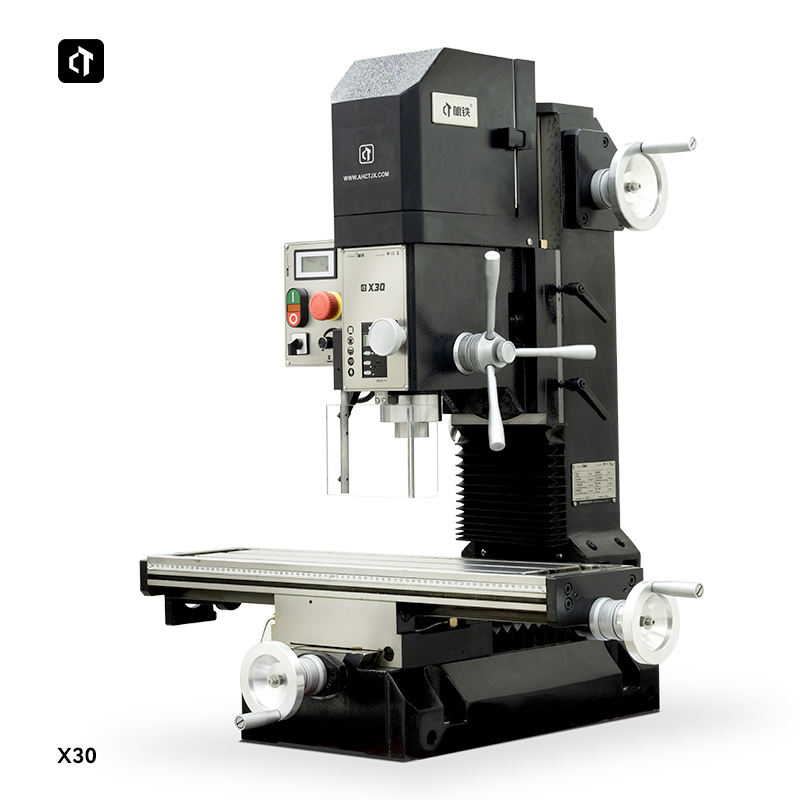

La fresadora y taladradora X30 está diseñada para clientes que desean migrar a máquinas CNC. Su estructura y rigidez son muy superiores a las de las fresadoras manuales convencionales.
Modelo :
X30Capacidad de perforación (acero / hierro) :
30mmCapacidad de planeado :
63mmCapacidad de fresado final :
20mmMotor :
1500wCaracterísticas
Este prototipo, diseñado a partir de una pequeña fresadora CNC y centro de mecanizado, encarna el concepto de fabricación de precisión. Está equipado con un original husillo de bolas de tres ejes y un sistema de bombeo de aceite para garantizar una transmisión precisa y una lubricación eficiente. Las columnas, la base y el banco de trabajo engrosados crean una estructura pequeña, elegante pero rígida, que proporciona un soporte estable para un procesamiento de alta intensidad.
Actualmente, ha demostrado un excelente rendimiento como máquina herramienta manual. Cabe destacar su enorme potencial de actualización: la máquina viene preconfigurada con un soporte de motor de tres ejes, por lo que no es necesario modificar la estructura mecánica. Con solo añadir un motor de tres ejes y un sistema CNC, puede transformarse fácilmente de modo manual a taladradora y fresadora CNC, satisfaciendo diversas necesidades de procesamiento y ofreciendo una opción conveniente para la actualización de su producción.
Modelo | X30 |
Diámetro de perforación | 30 mm |
Diámetro de fresado final | 20 mm |
Diámetro de fresado frontal | 63 mm |
Tamaño de la mesa de trabajo | 700 mm x 180 mm |
Especificaciones de la ranura en T | 12 mm x 3 |
Capacidad de carga de la mesa de trabajo | 80 kg |
Cono del husillo | R8 |
Recorrido del manguito del husillo | 70 mm |
Distancia desde la cara final del husillo hasta la mesa de trabajo | 50~340 mm |
Distancia desde el centro del husillo hasta la superficie de guía de la columna | 210 mm |
Recorrido de la mesa de trabajo (XY) | 480*180 mm |
Recorrido del cabezal del husillo (Z) | 280 mm |
Rango de velocidad del husillo | Largo 50~1500, Alto 1400~3000 RPM |
Grado de precisión del tornillo | P4 |
Potencia del motor del husillo | 1,5 kW |
Dimensiones de la apariencia de la máquina herramienta | 880*780*980 mm |
Dimensiones del embalaje de la máquina herramienta | 74*74*108cm |
Peso de la máquina herramienta | 150 kg |
Peso del embalaje | 175 kg |
Ctmach Machinery Co., Ltd. se compromete a proporcionar productos especialmente diseñados, soporte técnico y servicio al cliente al menor costo. Nuestro enfoque es proporcionar herramientas y recursos para ayudar a los clientes a lograr sus objetivos creativos y ayudarlos a transformar conceptos en productos reales.Ya sea que se dedique a I+D, educación, producción a corto plazo o simplemente sea un emprendedor creativo, las pequeñas máquinas herramienta de Bite pueden permitirle satisfacer sus necesidades de manera más fácil, rápida y económica.Especializados en pequeños centros de personalización de máquinas herramienta domésticas, tornos domésticos, taladradoras y fresadoras domésticas, pequeños tornos, taladradores y fresadores multifuncionales.
