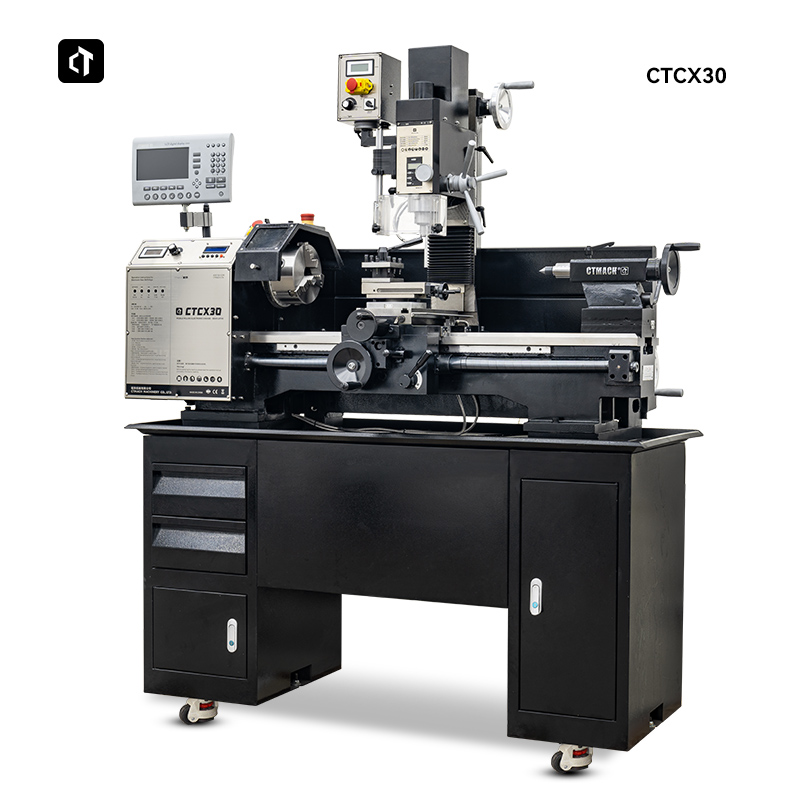

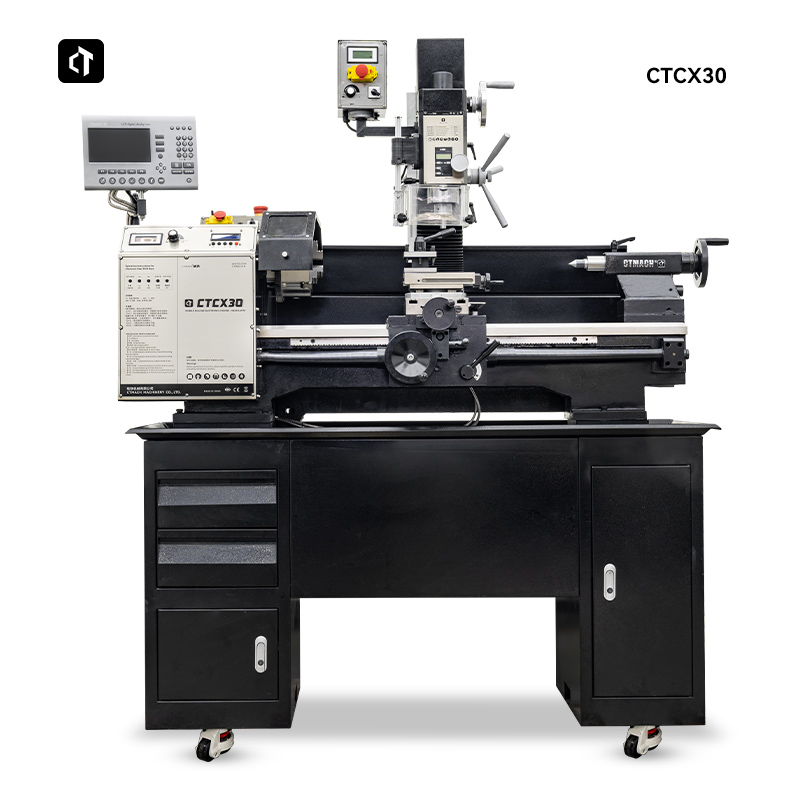

Se trata de una combinación de torno/fresadora con un cabezal de taladrado y fresado que puede moverse hacia la izquierda y hacia la derecha, lo que le ayuda a girar, taladrar, fresar, taladrar, taladrar y refrentar.
Modelo :
CTCX30Balancear sobre la cama :
290mmGirar sobre tobogán transversal :
165mmDistancia entre centros :
750mmCapacidad de perforación (acero / hierro) :
30mmCapacidad de planeado :
63mmCaracterísticas
1. La unidad combinada de torno/fresadora CTMACH CTCX30 es una versión actualizada importante de la CTMACH CTCX30 con un cabezal de fresado extraíble para mecanizado más complejo.
2. Está equipado con una gama completa de equipos y accesorios de sujeción de piezas de trabajo y herramientas para ayudarle a comenzar a tornear, taladrar, fresar, mandrinar, taladrar y refrentar.
3. Guías de torno templadas y rectificadas.
4. Todas las guías se pueden ajustar mediante tiras de cuña.

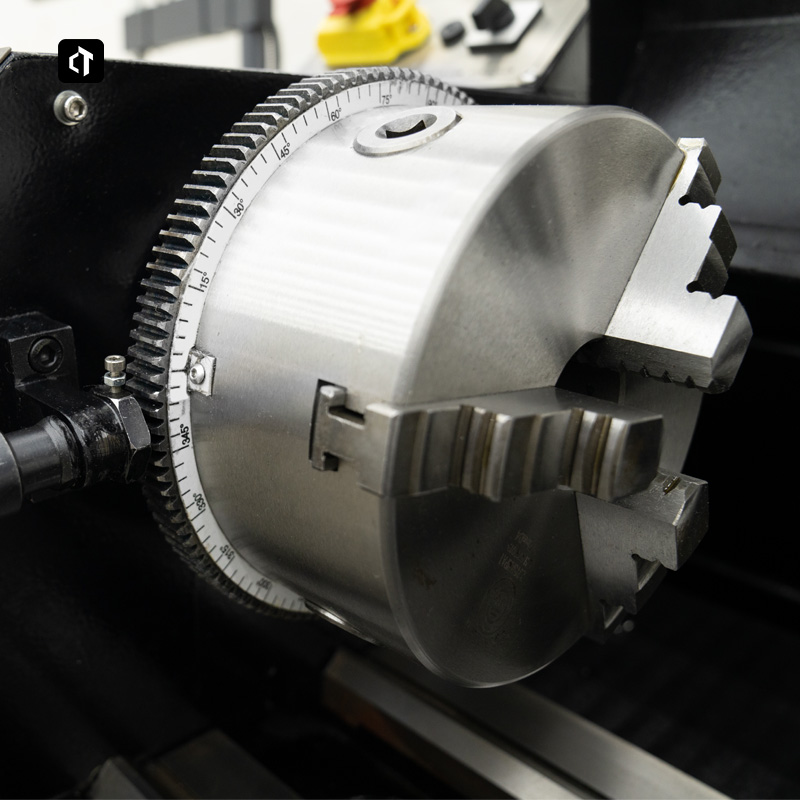

5. Camlock D1-4 orificio de husillo grande Φ38 mm
6. El husillo endurecido está soportado por rodamientos de rodillos cónicos ajustables de 5 etapas de alta precisión.
7. El contrapunto es ajustable para un giro cónico de ± 5 mm.
8. Cabezal de fresado extraíble basado en guías lineales.
9. El cabezal de taladrado y fresado se puede girar ±90°.
10. Soporte extra resistente.
11. Rueda multifuncional con ajuste de altura y función de bloqueo.
| Modelo | CTCX30 |
| Torneado | |
| Diámetro máximo de rotación en la cama. | 290 mm |
| Diámetro máximo de rotación en el carro. | 165mm |
| Distancia entre dos eyectores | 750 mm |
| Ancho de la cama | 180mm |
| Rango de velocidad del husillo | 50~2000rpm |
| Apertura del husillo | 38mm |
| Cono del husillo | MT5 |
| Gran recorrido longitudinal del carro | 160mm |
| Recorrido transversal del carro medio | 560 mm |
| Recorrido del carro de herramientas | 85mm |
| Rango/tipo de rosca métrica | 0,2~3,5 mm (18) |
| Rango/tipo de rosca en pulgadas | 8 ~ 48 TPI (21) |
| Rango/tipo de alimentación lateral | 0,017~0,25 mm/r (15) |
| Rango/tipo de alimentación longitudinal | 0,07~1 mm/r (15) |
| Cono del contrapunto | MT3 |
| Recorrido de la manga del contrapunto | 80mm |
| Motor | 1500W |
| Taladrado y fresado | |
| Diámetro máximo de perforación | 30mm |
| Capacidad de fresado vertical | 16mm |
| Capacidad de planeado | 63mm |
| Cono del husillo | R8 |
| Recorrido de la manga del husillo | 50mm |
| Velocidad del husillo | 100-2250 rpm |
| Movimiento del cabezal de fresado hacia la izquierda y hacia la derecha. | 500 mm |
| Ángulo de inclinación de la caja del husillo | ±90° |
| Recorrido de elevación de la caja del cabezal de taladrado y fresado | 220 mm |
| Distancia del husillo a la columna | 185mm |
| Distancia del husillo a la mesa de trabajo | 300 mm |
| Tamaño de la mesa de trabajo | 300*150mm |
| Número de ranuras en T*ancho | 2*12mm |
| Motor | 1100W |
| Otros | |
| Peso neto (incluido el gabinete del piso) | 432 kilos |
| Dimensiones de apariencia | 151*76*183cm |
Ctmach Machinery Co., Ltd. se compromete a proporcionar productos especialmente diseñados, soporte técnico y servicio al cliente al menor costo. Nuestro enfoque es proporcionar herramientas y recursos para ayudar a los clientes a lograr sus objetivos creativos y ayudarlos a transformar conceptos en productos reales.Ya sea que se dedique a I+D, educación, producción a corto plazo o simplemente sea un emprendedor creativo, las pequeñas máquinas herramienta de Bite pueden permitirle satisfacer sus necesidades de manera más fácil, rápida y económica.Especializados en pequeños centros de personalización de máquinas herramienta domésticas, tornos domésticos, taladradoras y fresadoras domésticas, pequeños tornos, taladradores y fresadores multifuncionales.
